Nameplate บนปั๊มน้ำไดโว่โซล่าเซลล์( DC Water Pump ) บอกอะไรเราบ้าง

Nameplate บนปั๊มน้ำไดโว่โซล่าเซลล์( DC Water Pump ) บอกอะไรเราบ้าง
Nameplate บนปั๊มน้ำไดโว่โซล่าเซลล์( DC Water Pump ) บอกอะไรเราบ้าง
            โดยทั่วๆไปแล้ว Nameplate บนปั๊มน้ำไดโว่โซล่าเซลล์( DC Water Pump ) จะประกอบไปด้วยยี่ห้อ รุ่น อัตราการไหล แรงดันน้ำ กระแสไฟ กำลังของปั้มน้ำ เป็นต้น ซึ่งแต่ละยี่ห้อก็อาจจะมี Nameplate แตกต่างกันไป ในที่นี้จะยกตัวอย่าง ปั๊มน้ำไดโว่โซล่าเซลล์ ขนาด 1 นิ้ว ยี่ห้อ LVTOPSUN

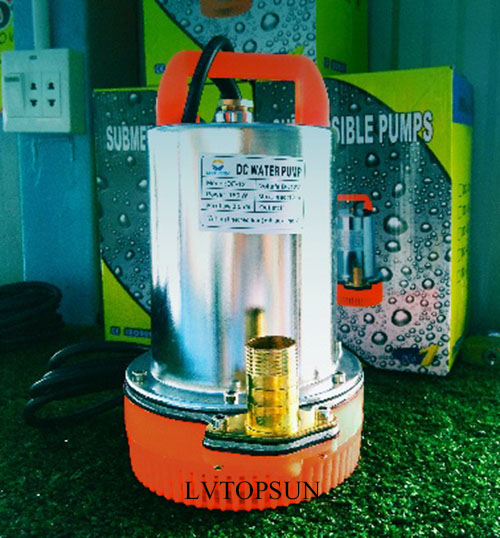

รูปแสดง ปั๊มน้ำไดโว่โซล่าเซลล์ ขนาด 1 นิ้ว ยี่ห้อ LVTOPSUN
 รูปแสดง Nameplate ปั๊มน้ำไดโว่โซล่าเซลล์ ขนาด 1 นิ้ว ยี่ห้อ LVTOPSUN
จากรูป
1 = LVTOPSUN  คือ ชื่อยี่ห้อ / DC Water Pump คือ ปั้มน้ำที่ใช้ไฟฟ้ากระแสตรง
2 = Model : DF -12 คือ รุ่น
3 = Power : 150 W  คือ กำลังของปั้มน้ำเท่ากับ 150 วัตต์
4 = Max. flow : 3.5 m3/h คือ อัตราการไหลของน้ำที่ปั้มทำได้สูงสุดคือ  3.5 ลูกบาศ์กเมตรต่อชั่วโมง
***เราสามารถเปลี่ยนเป็น ลิตรต่อนาที ได้คือ (3.5 x 1,000)/60 เท่ากับ 58.33 ลิตรต่อนาที***
** 1 ลูกบาศ์กเมตร = 1,000 ลิตร**
5 = Wiring line : red line (+) black line (-) คือ สายไฟที่ต่อกับแผงโซล่าเซลล์หรือแบตเตอรี่ สายสีแดง คือ ขั้วบวก สายสีดำ คือ ขั้วลบ
6 = Voltafe : DC 12 V คือ ชนิดกระแสตรง ขนาด 12 โวล์ต
7 = Max. head : 10 m. คือ แรงดันของปั้มน้ำที่บอกในรูปของความสูงน้ำ ซึ่งเราสามารถเอาตัวนี้ไปเทียบกับกราฟในคู่มือจะได้ประสิทธิภาพของปั้มออกมาแล้วหาอัตราการไหลที่แท้จริงได้ แต่ในที่นี้เราสามารถหาแรงดันคร่าวๆได้จาก Max. head คือ
          P = ρgh ในที่นี้ h = 10 m.
             = 1,000x10x10  = 100,000  N/m2
***เมื่อ ρ = ค่าความหนาแน่นของน้ำมีค่าเท่ากับ 1,000 kg/m3
             g = ค่าความเร่งจากแรงโน้มถ่วงของโลก โดยทั่วไปจะใช้ 9.81 m/s2 (เพื่อง่ายต่อการคำนวณในที่นี้ให้เท่ากับ 10 m/s2)***
**หน่วย นิวตัน (N) มาจาก  N = kg. m/s2 **
หรือเราจะเปลี่ยนจาก N/m2 ไปเป็น บาร์ (bar) ได้ คือ 100,000 N/m2 = 105 N/m2 = 1 bar
ดังนั้น เราจะได้แรงดันที่  Max. head : 10 m. = 1 bar

8 = Outlet : 1” คือ ขนาดของท่อทางออกเท่ากับ 1 นิ้ว
